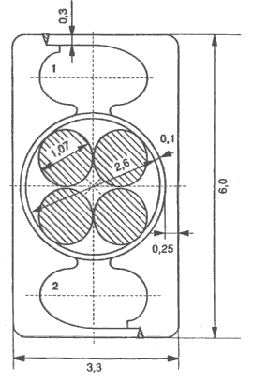

Querschnitt eines supraleitenden Kabels

Querschnitt eines Moduls für den Aufbau eines supraleitendes Hochstromkabels unter Verwendung von 4 "Basic Conductors" (Entwicklung FZ Karlsruhe). Neu sind in diesem Modul die elliptischen Strömungskanäle, die miteinander verbunden sind, indem das Kältemittel vom oberen zum unteren Kanal um die verdrillten Basic Conductors herum strömt. Hierdurch wird die Kühlung der Supraleiter erheblich verbessert. Die Basic Conductors (1638 Filamente, J_crit = 2⋅10⁹ A/m²) wurden hier modifiziert auf 1.07 mm Conductor- und 4.4 Mikrometer Filament-Durchmesser. Das Penetrationsfeld beträgt 14 mT, Hystereseverluste 36.1 kW/m³ für eine 5 Hz-Feldvariation von 0.5 T um B₀ = 5 T.

Quelle: H. Reiss & R. Krapf, DE4446529A1
